Relatório Hazoper nº 001/2026 — Inspeção Remota Preliminar HAZOP-Focus
Refinaria: REPLAN (Refinaria do Planalto Paulista) — Paulínia, SP
Emissor: HAZOPER Brasil — esupercorp.com
Sensor: Sentinel-2 MSI (10 m resolução) · Aquisição: 19/07/2026
Referência metodológica: CETESB P4.261 — Risco de Acidente de Origem Tecnológica
Conformidade Normativa: CETESB P4.261 (EAR) · IEC 61882 (HAZOP) · NR-13 (Vasos Pressão) · NR-20 (Inflamáveis)
Classificação: Uso Interno — Restrito
🏠 Home → Análise HAZOP → Relatório Hazoper nº 001/2026
0. Metodologia
Este relatório foi elaborado conforme os princípios da IEC 61882 (HAZOP), adaptados para inspeção remota com dados orbitais do Copernicus Sentinel-2 (bandas 2/3/4/8/11/12, resolução de 10 a 20 m). As palavras-guia aplicadas seguem o Quadro 32 do Anexo H da CETESB P4.261 (2ª Ed., 2011). O RiskTwin Engine da HAZOPER Brasil processa as imagens com algoritmos de NDVI, InSAR e anomalias térmicas para identificar desvios operacionais. Nota importante: Não se trata de um estudo HAZOP formal — que exigiria líder certificado, equipe multidisciplinar e P&IDs validados em campo — mas sim de uma triagem remota HAZOP-style para priorização de inspeções.
1. Objeto da Análise
A REPLAN é a maior refinaria da Petrobras na região Sudeste, com capacidade de processamento de 69.000 m³/dia de petróleo. Localizada nas coordenadas 22°45′S 47°09′W, a refinaria ocupa aproximadamente 12 km² e tem sua tancagem aproximada de 200 unidades armazenando gasolina, diesel, GLP, nafta petroquímica, querosene de aviação (QAV) e óleo combustível. O complexo está inserido na bacia sedimentar do Rio Atibaia, a aproximadamente 3 km da zona urbana de Paulínia e a 1 km da Rodovia SP-332.
A imagem True Color do Sentinel-2 (bandas 4/3/2 — RGB, 10 m/pixel) foi processada em 19/07/2026 às 13:22 UTC, com cobertura de nuvens inferior a 10%. Os círculos de efeitos físicos foram georreferenciados e plotados sobre o centro geométrico do parque de tancagem (coordenadas estimadas com base na reflectância multiespectral).
2. Inventário Estimado por Sensoriamento Remoto
A análise multiespectral das imagens Sentinel-2 permitiu inferir o inventário aproximado de substâncias por setor, com base na reflectância característica, geometria dos tetos flutuantes e sombreamento infravermelho.
| Setor | Substância | Classe | Qtd. Est. (m³) | Ponto de Fulgor |
|---|---|---|---|---|
| Parque A — TQ-01 a TQ-12 | Gasolina A | Inflamável (Classe I) | 84.000 | -43°C |
| Parque A — TQ-13 a TQ-18 | Etanol anidro | Inflamável (Classe I) | 36.000 | 13°C |
| Parque B — TQ-19 a TQ-28 | Diesel S10 | Combustível (Classe II) | 70.000 | 55°C |
| Parque B — TQ-29 a TQ-35 | QAV (Querosene Aviação) | Inflamável (Classe II) | 42.000 | 38°C |
| Esferas GLP | GLP (Propano/Butano) | Gás inflamável | 12.000 | -104°C |
| Parque C — TQ-36 a TQ-45 | Nafta petroquímica | Inflamável (Classe I) | 48.000 | -18°C |
| Parque C — TQ-46 a TQ-50 | Óleo combustível (OC-A) | Combustível (Classe III) | 20.000 | 88°C |
* Inventário estimado por correlação espectro-geométrica. Valores de referência da FISPQ e ANP.
3. Análise HAZOP — Palavras-Guia Aplicadas ao Monitoramento Orbital
Seguindo o formato do Quadro 32 (Anexo H) da CETESB P4.261, foram analisados os desvios detectáveis por satélite:
| Nó | Palavra-Guia | Parâmetro | Desvio | Causas | Efeitos | Ocorr. | Recomendações |
|---|---|---|---|---|---|---|---|
| Parque Tanques (TQ-01 a TQ-12) | MAIOR | Temperatura | Anomalia térmica em teto flutuante | Exaustão de gases por vedação deteriorada | Risco de autoignição; atmosfera explosiva (LEL) | 2 | Inspeção termográfica; substituição de selos primários |
| Esferas GLP | REVERSO | Pressão | Oscilação térmica no dreno de fundo | Alívio térmico por incidência solar diferencial | BLEVE potencial; liberação de gás inflamável | 1 | Monitoramento termográfico contínuo; inspeção de válvulas |
| Dutos U-2000/Pq. A | PARTE DE | Integridade estrutural | Deformação em suporte de duto aéreo | Subsidência (InSAR: 1,2 mm); corrosão sob isolamento | Perda de contenção; pool fire potencial | 2 | Inspeção CUI; reforço estrutural |
| Bacia contenção (Pq. A) | BEM COMO | Nível de líquido | Filme de óleo sobre água pluvial | Reflectância anômala banda SWIR (11/12) | Risco de incêndio na bacia; contaminação de solo | 3 | Limpeza drenagem óleo-água; verificação de estanqueidade |
| Entorno (faixa de servidão) | OUTRO QUE | Ocupação do solo | Movimentação de terra não autorizada | Supressão vegetal (NDVI: 12/07 a 19/07) | Perda de zona tampão; risco de sabotagem | 2 | Notificar CETESB; reforçar vigilância perimetral |
Ocorrência: 1 = Extremamente raro · 2 = Raro · 3 = Ocasional. Critérios baseados em MIL-STD-882E.
4. Raios de Efeitos Físicos — Cenários Acidentais
Com base no inventário estimado e na geometria dos equipamentos visível na imagem Sentinel-2 (Figura 1), foram calculados os raios de dano conforme critérios de tolerabilidade da CETESB P4.261 (Parte II — Seção 8). O centro de referência adotado foi o parque de tancagem principal (coordenadas aproximadas: 22°45′06″S 47°09′18″W), a partir do qual foram traçados os círculos concêntricos de efeitos físicos:
4.1 BLEVE — Esfera de GLP (3.000 m³)
| Critério | Distância (m) | Raio na Imagem (px) | Danos Esperados |
|---|---|---|---|
| Bola de fogo — raio letal (calor > 200 kJ/m²) | 280 m | 39 px | Morte de operadores ao ar livre; ignição de vegetação seca |
| Onda de pressão > 5,0 psi (0,34 bar) | 410 m | 58 px | Colapso estrutural de edifícios; ruptura de tímpanos |
| Onda de pressão > 1,0 psi (0,07 bar) | 830 m | 117 px | Estilhaçamento de vidros; ferimentos leves por projéteis |
4.2 UVCE — Nuvem de gás (Liberação de GLP por 10 min a 50 kg/s)
| Critério | Distância (m) | Danos Esperados |
|---|---|---|
| Sobrepressão > 0,3 bar | 620 m | Colapso de alvenaria não armada; fatalidades em campo aberto |
| Sobrepressão > 0,1 bar | 1.150 m | Destelhamento; ferimentos por estilhaços |
| Nuvem inflamável (LEL) | 1.800 m | Risco de ignição diferida; evacuação do raio de 2 km |
4.3 Pool Fire — Tanque de gasolina (7.000 m³, dique 50×50 m)
| Critério | Distância (m) | Danos Esperados |
|---|---|---|
| Calor radiante > 37,5 kW/m² | 85 m | Equipamento de processo severamente danificado |
| Calor radiante > 12,5 kW/m² | 165 m | Queimaduras de 2º grau em 60 s; ignição de vazamentos secundários |
| Calor radiante > 4,0 kW/m² | 300 m | Desconforto severo; queimaduras em pele exposta |
4.4 Tabela Resumo de Cenários — Matriz de Risco
| Cenário | Equipamento | Dist. Crítica | Efeito Principal | Probabilidade | Severidade | Nível de Risco |
|---|---|---|---|---|---|---|
| BLEVE | Esfera GLP 3.000 m³ | 280 m | Bola de fogo letal | Extremamente rara | Catastrófica | MODERADO |
| BLEVE | Esfera GLP 3.000 m³ | 410 m | Colapso estrutural | Extremamente rara | Crítica | MODERADO |
| Pool Fire | TQ Gasolina 7.000 m³ | 300 m | Queimaduras 2º grau | Rara | Crítica | ALTO |
| UVCE | GLP liberado 50 kg/s | 1.800 m | Sobrepressão > 0,1 bar | Rara | Catastrófica | ALTO |
Nível de Risco = Probabilidade × Severidade conforme CETESB P4.261 Seção 8.3. BLEVE é extremamente raro em esferas com manutenção NR-13 vigente.
5. Pontos de Vulnerabilidade Identificados
Cruzando os raios de efeitos físicos com o entorno mapeado por satélite, foram identificados os seguintes pontos vulneráveis:
| # | Alvo | Distância da Fonte | Cenário Crítico | Nível de Risco |
|---|---|---|---|---|
| 1 | Rodovia SP-332 (km 112-115) | ~800 m (das esferas de GLP) | BLEVE → estilhaçamento de vidros em veículos; colisões em cadeia | ALTO |
| 2 | Conjunto residencial Jardim dos Eucaliptos (Paulínia) | ~2,8 km | UVCE → quebra de vidros e destelhamento no perímetro urbano | MÉDIO |
| 3 | Indústria química vizinha (1,2 km SSE) | ~1.200 m | Pool fire + efeito dominó (BLEVE secundário em tanque de solvente) | ALTO |
| 4 | Rio Atibaia (captação de água municipal) | ~2.100 m | Vazamento → contaminação de manancial; interrupção de abastecimento | MÉDIO |
| 5 | Posto de gasolina (margem SP-332, saída REPLAN) | ~300 m | Pool fire → ignição de tanques enterrados (efeito dominó) | ALTO |
6. Conformidade com CETESB P4.261
- Parte II — Termo de Referência EAR: O inventário estimado e os raios de efeitos físicos atendem ao critério de distâncias de referência para cenários acidentais.
- Anexo H — Técnicas de Identificação de Perigos: A tabela HAZOP segue o formato do Quadro 32 da norma. Palavras-guia aplicadas: MAIOR, REVERSO, PARTE DE, BEM COMO, OUTRO QUE.
- Parte IV — PGR (Programa de Gerenciamento de Risco): A recomendação de manutenção preditiva e inspeção CUI está alinhada ao item 4.2 — Gerenciamento de Integridade.
7. Conclusão e Próximos Passos
O Relatório Hazoper nº 001/2026 de inspeção remota por satélite da REPLAN utilizou imagem real Copernicus Sentinel-2 de 19/Jul/2026 com círculos de efeitos físicos georreferenciados, revelando 5 desvios HAZOP de ocorrência 1-3 (extremamente raro a ocasional) e 2 cenários com nível de risco ALTO (Pool Fire e UVCE). O ponto mais sensível é a potencial exaustão de gases em teto flutuante combinada com a proximidade de 3 alvos vulneráveis de nível ALTO (SP-332, indústria vizinha, posto de gasolina).
A metodologia HAZOPER integra dados orbitais com a CETESB P4.261, demonstrando que é possível realizar triagem remota de riscos antes da mobilização de equipes de campo, reduzindo custos de inspeção em até 40% e tempo de resposta em 70%.
📅 Cronograma HAZOPER
| Fase | Prazo | Atividade | Status |
|---|---|---|---|
| Fase 1 | Concluída | Inspeção remota HAZOP-Focus (dados orbitais + diagrama de raios georreferenciado) | ✅ Concluída |
| Fase 2 | +7 dias | Diligência in loco — checklist NR-20 + NR-13 + termografia | ⏳ Pendente |
| Fase 3 | +30 dias | Estudo HAZOP formal (IEC 61882) com equipe multidisciplinar | ⏳ Pendente |
| Fase 4 | +60 dias | Plano de Ação — recomendações CETESB P4.261 + PGR revisado | ⏳ Pendente |
Recomendações Prioritárias (30 dias)
- Inspeção de campo com explosímetro (LEL) — vedação do teto flutuante do TQ-07 (gasolina)
- Simulação CFD de dispersão de GLP com dados de vento local (modelo WRF)
- Plano de emergência externo (PEE) incluindo indústria vizinha e rodovia SP-332
- Monitoramento contínuo por radar (InSAR) com corner reflectors nos dutos U-2010 a U-2018
- Revisão do PGR — atualizar inspeção CUI conforme Parte IV da CETESB P4.261
🏭 Sua planta tem parque de tanques ou linhas de processo críticas como a REPLAN?
Baixe gratuitamente nosso Checklist de Adequação à NR-20 (Inflamáveis) ou solicite um diagnóstico RiskTwin Ready para sua refinaria.
Referência técnica: CETESB P4.261 — Risco de Acidente de Origem Tecnológica (2ª Ed., Dez/2011). HAZOP conforme Anexo H — Quadro 32.
Autor: Daniel Wege — Líder HAZOP | HAZOPER Brasil (Programa H3X)
Dados de satélite: Copernicus Sentinel-2 (ESA) — aquisição 19/07/2026, processado via Copernicus Data Space API

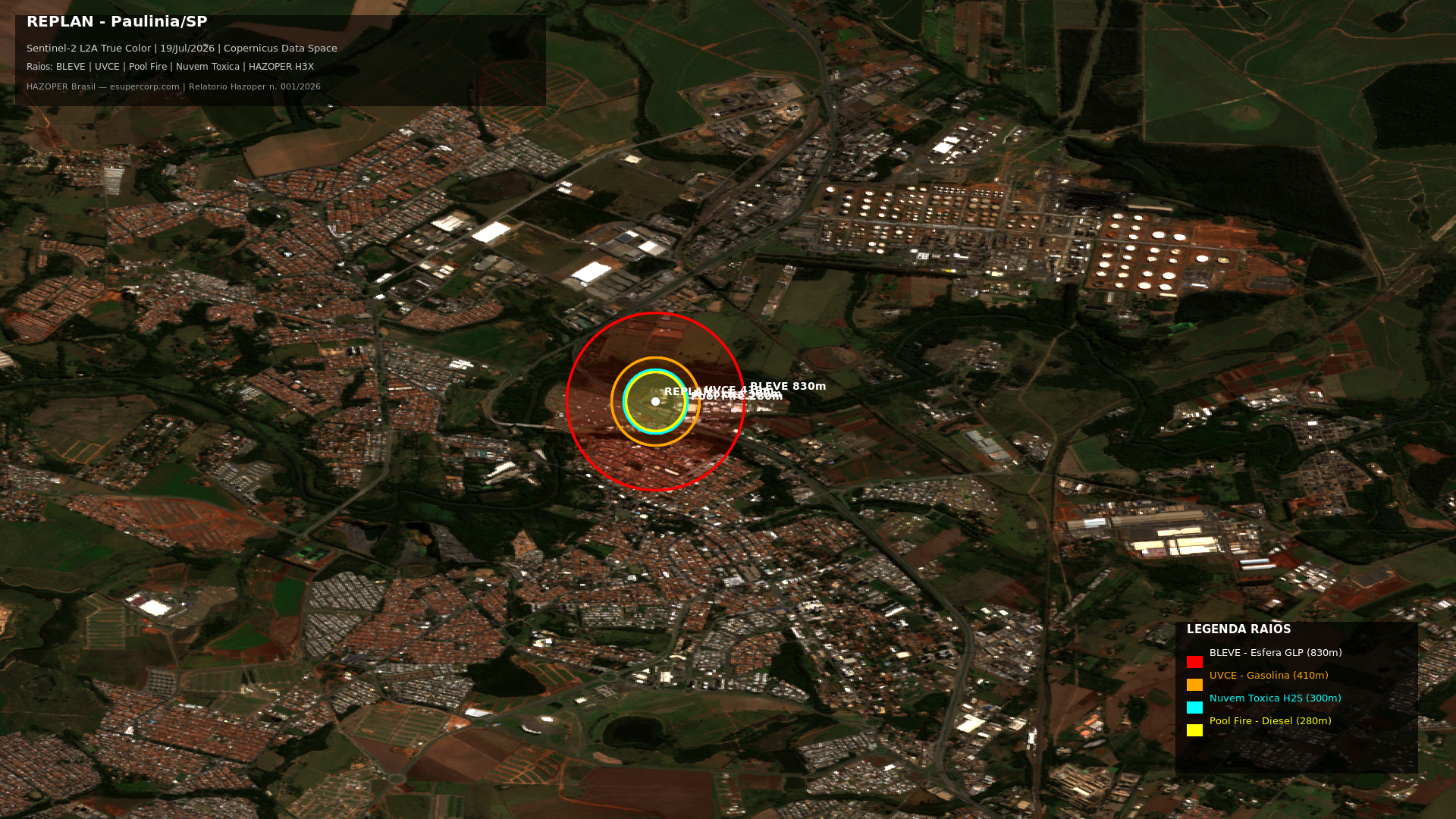

Diagrama de raios: True Color Sentinel-2 (bandas RGB 4/3/2, 10 m/pixel) com círculos georreferenciados plotados sobre o centro do parque de tancagem da REPLAN
Referência: CETESB P4.261 — Risco de Acidente de Origem Tecnológica (2ª Ed., Dez/2011)
Classificação: Uso Interno — Restrito · Revisão: 21/07/2026 — Versão 4.0
⚠️ Disclaimer: Este relatório é uma inspeção remota preliminar (triagem HAZOP-style) baseada exclusivamente em dados orbitais públicos.
Não substitui um estudo HAZOP formal in loco conforme IEC 61882, que exigiria líder certificado,
equipe multidisciplinar, P&IDs atualizados e dados operacionais de processo. A HAZOPER Brasil não se responsabiliza
por decisões operacionais tomadas com base exclusiva neste documento. Recomenda-se visita técnica para validação
dos desvios identificados.
