Mapa interativo: pluma desviada pela topografia
Demonstração real do novo modo “Pluma com Topografia” do kernel H3X: vazamento de H2S (Q=10 kg/s, vento 2 m/s) num trecho do duto OSVAT na Serra do Mar (Paranapiacaba-SP). O relevo é amostrado via SRTM 30m e o eixo da pluma é desviado seguindo o fundo do vale (comportamento de gás denso). As cores de fundo são as curvas de nível de elevação (verde=baixo → laranja=alto).
Pontos = concentração (vermelho=VZR, laranja=IDLH, âmbar=Teto) · linha pontilhada azul = eixo desviado pelo vale · fundo = curvas de nível SRTM 30m.
Como o modelo funciona
O modelo gaussiano clássico assume terreno plano e pluma em linha reta. Isso falha em vales industriais (Cubatão, Camaçari, Triunfo) e em trechos de dutos na serra. O modo topografia acopla o relevo real (DEM) à dispersão:
| Etapa | O que faz |
| 1. Amostra o DEM | SRTM 30m/90m ou Copernicus em leque de raios da fonte (OpenTopoData, sem chave) |
| 2. Calcula o gradiente | Caminho de menor elevação (gás denso) ou maior (gás leve) |
| 3. Desvia o eixo | Fator de acoplamento k_topo (0=plano, 1=máximo desvio pelo vale) |
| 4. Amplia dispersão | Rugosidade do relevo (desvio padrão da elevação) amplia σy e σz |
| 5. Gera GeoJSON | Pontos de concentração + zonas de toxicidade ao redor do eixo desviado |
Validação com dados reais

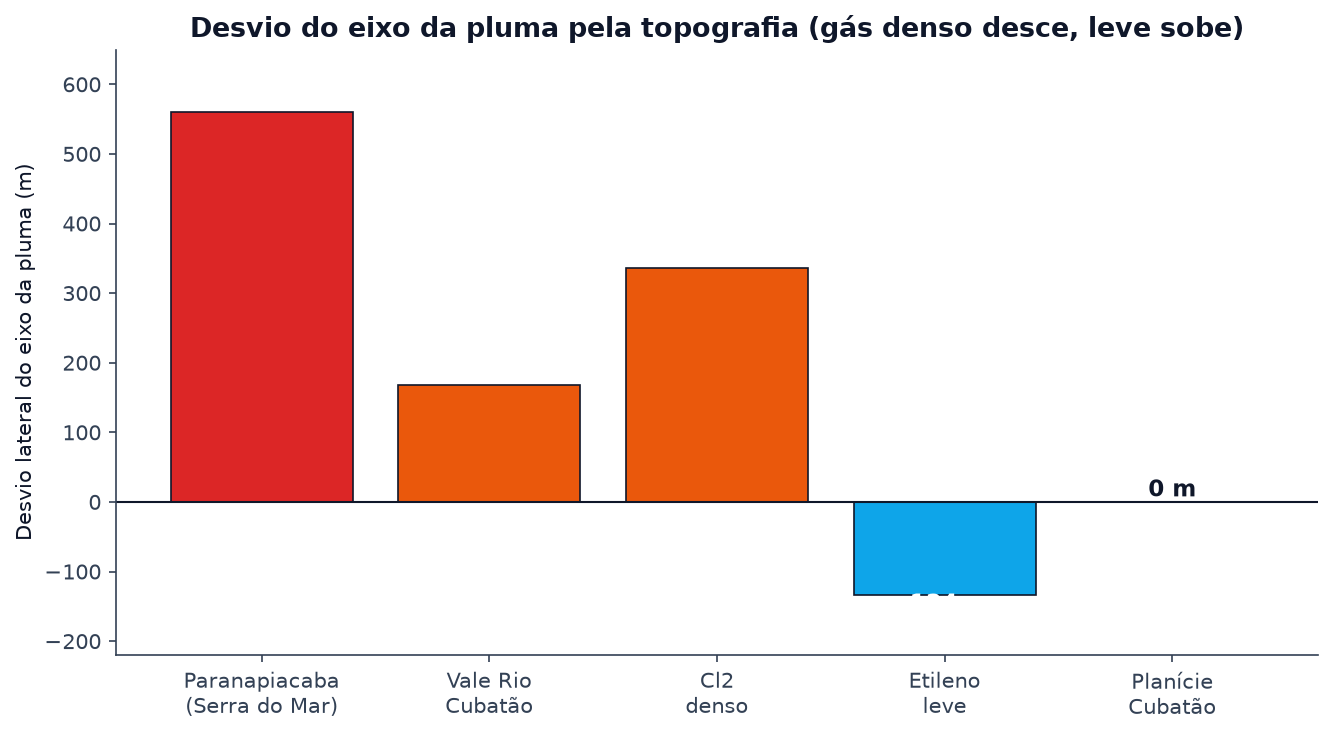

| Cenário | Rugosidade | Desvio eixo | Leitura física |
| Paranapiacaba (Serra do Mar, OSVAT) | 1.00 | 560 m | gás denso canalizado pelo vale |
| Vale do Rio Cubatão (serra) | 0.56 | 168 m | relevo moderado canaliza |
| Planície de Cubatão (RPBC) | 0.03 | ~0 m | correto — planície plana |
| Cl2 vs etileno (mesmo ponto) | 0.81 | +336 / −134 m | denso desce vale, leve sobe |
O desvio 560 m em Paranapiacaba é decisivo: numa análise de plano de emergência, a pluma real pode atingir comunidades centenas de metros fora do eixo de vento reto — erro que o modelo plano não captura.
Limites honestos do modelo

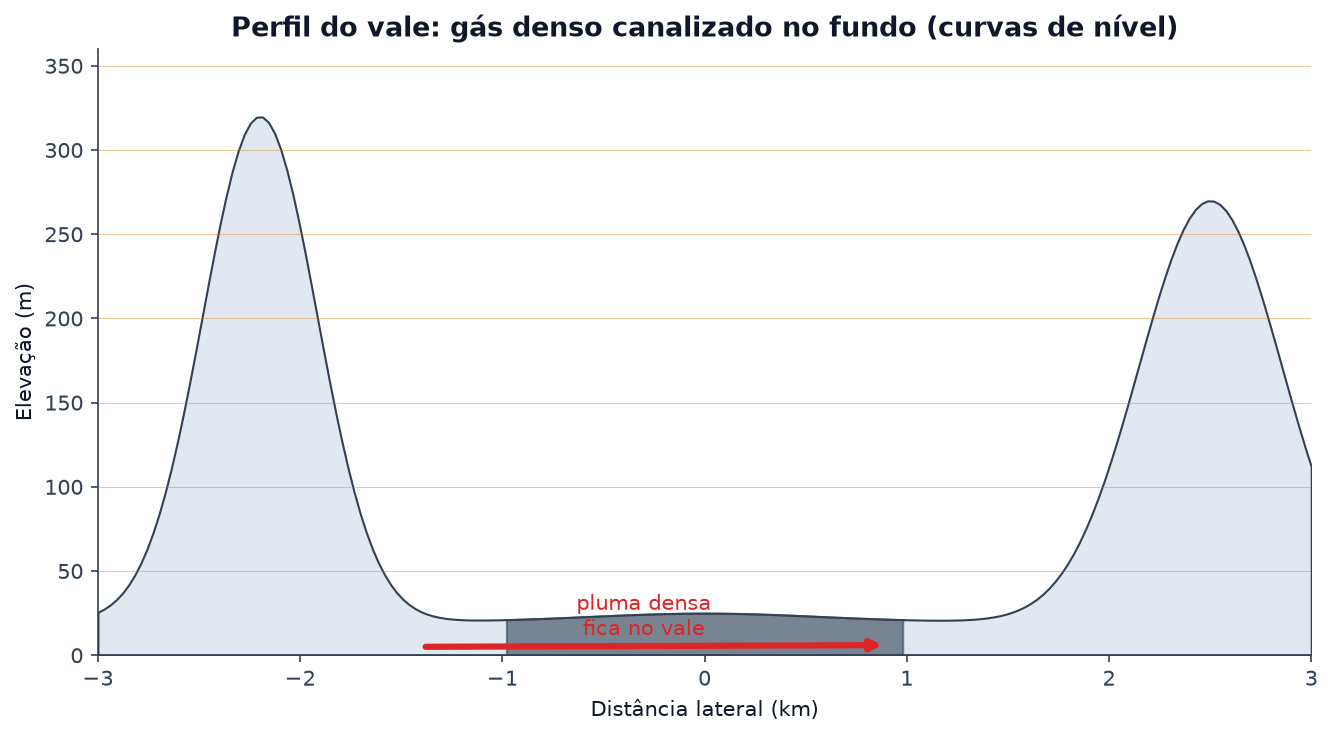

O modo topografia desvia o eixo pelo relevo, mas não modela recirculação em bacia fechada (ex: estagnação da pluma no vale de Cubatão em inversão térmica) — isso exigiria CFD (OpenFOAM). Em vales largos de escala km (Cubatão), o desvio local é pequeno; a canalização real por vale precisa de grade DEM de 3-5 km de lateral. Para esses casos, o modo nuvem rasa + assentamento (Vila Socó) é a ferramenta correta.
Perguntas frequentes
De onde vêm os dados de elevação?
SRTM (Shuttle Radar Topography Mission, 30m) e Copernicus DEM 90m, via OpenTopoData — API pública, sem chave, sob demanda para qualquer lat/lon no Brasil.
Isso substitui o modelo gaussiano?
Não. É um modo adicional. Em terreno plano os dois coincidem; em relevo o modo topografia desvia o eixo e amplia a dispersão. O usuário escolhe pelo cenário.
Como aplicar na minha planta ou duto?
O endpoint recebe lat/lon, substância, vazão e vento — e devolve o GeoJSON da pluma desviada. Para estudos individuais com mapa e plano de emergência, fale conosco.
E se o serviço DEM falhar?
O modelo degrada graciosamente para a linha reta (gaussiano padrão). Nunca quebra.
O H3X modela com SRTM 30m e curvas de nível — decisivo para plano de emergência.
