Pluma com Topografia: guia completo — como o relevo real (SRTM) desvia o percurso da dispersão no H3X

Navegue pelo artigo

1. Mapa interativo: a pluma desviada pelo relevo real

O kernel H3X agora desvia o percurso da pluma pela topografia real (SRTM 30m). Abaixo, uma demonstração ao vivo: vazamento de H2S (Q=10 kg/s, vento 2 m/s) num trecho do duto OSVAT na Serra do Mar (Paranapiacaba-SP). As cores de fundo são as curvas de nível de elevação (verde=baixo → laranja=alto); os pontos são a concentração (vermelho=VZR, laranja=IDLH, âmbar=Teto); a linha pontilhada azul é o eixo desviado seguindo o fundo do vale.

Figura 1 — Mapa interativo (MapLibre, autossuficiente). Curvas de nível = relevo SRTM 30m; pluma desviada pelo vale; zonas de toxicidade sobrepostas.

2. Por que a topografia muda o resultado da dispersão

O modelo gaussiano clássico assume terreno plano e pluma em linha reta. Isso é aceitável em planícies, mas falha em vales industriais (Cubatão, Camaçari, Triunfo, Capuava) e em trechos de dutos que sobem a Serra do Mar (OSVAT, OSBRA, ORBEL). No relevo real:

• Gás denso (H2S, Cl2, GLP, propano) desce o vale e fica retido no fundo — a pluma segue o caminho de menor elevação, não o eixo do vento.
• Gás leve (etileno, metano) sobe a encosta e escapa do vale — direção oposta à do gás denso.
• Rugosidade acidentada amplia a turbulência e a dispersão lateral/vertical (σy, σz).
• Barreiras (morros, serras) bloqueiam ou desviam a pluma, mudando completamente a área de risco.

3. Como o modelo funciona (física acoplada topografia → gaussiana)

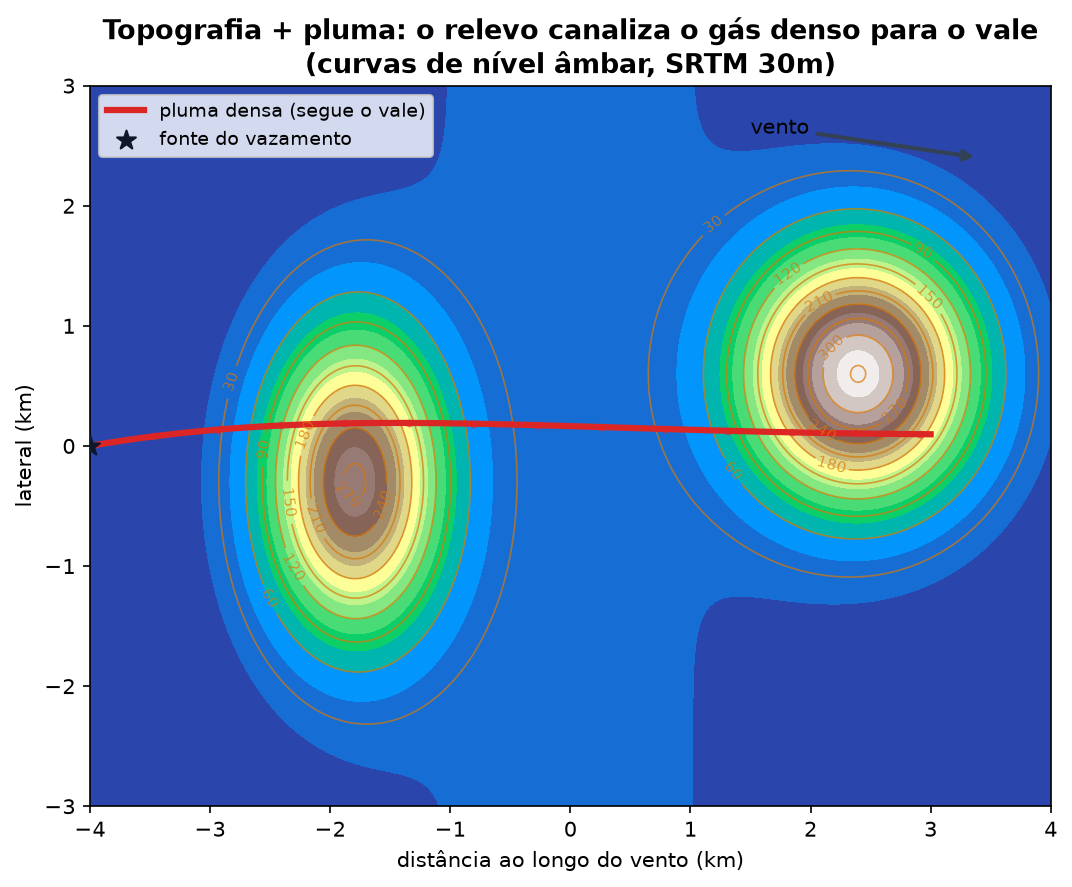

Figura 2 — Mapa de calor topográfico: o relevo (curvas de nível âmbar) canaliza a pluma densa (vermelho) para o vale.

4. Validação com dados reais (SRTM 30m)

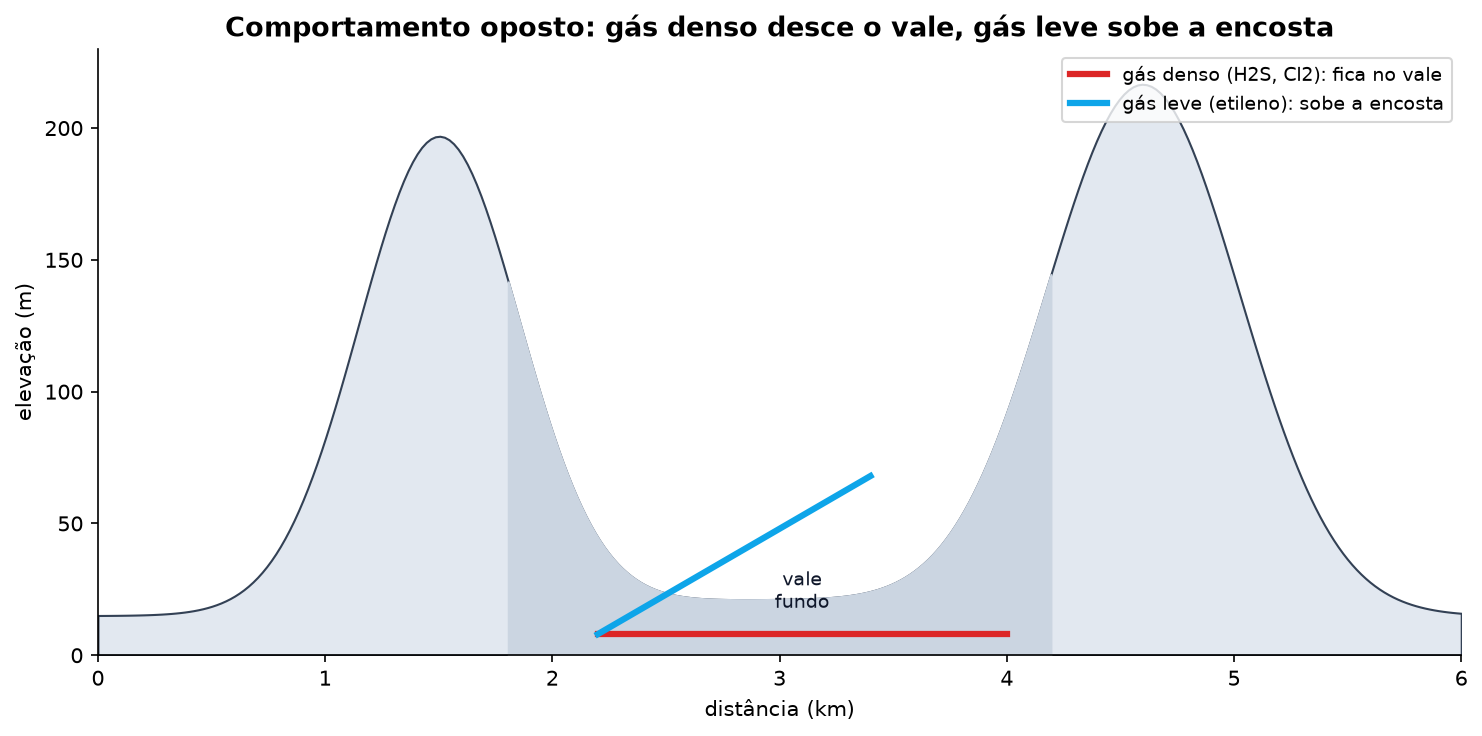

Figura 3 — Comportamento oposto: gás denso (vermelho) fica no vale, gás leve (azul) sobe a encosta.

O modelo foi testado em cenários reais de relevo brasileiro:

Figura 4 — Desvio do eixo da pluma pela topografia real (SRTM 30m). Gás denso desce o vale (positivo), gás leve sobe (negativo), planície não desvia.

O desvio 560 m em Paranapiacaba é decisivo: a pluma real pode atingir comunidades centenas de metros fora do eixo de vento reto — erro que o modelo plano não captura. A validação Vila Socó/Cubatão (1984) já comprovou a ordem de grandeza do modo nuvem rasa + assentamento; agora a topografia adiciona a dimensão do relevo.

5. Dutos e polos industriais onde a topografia importa

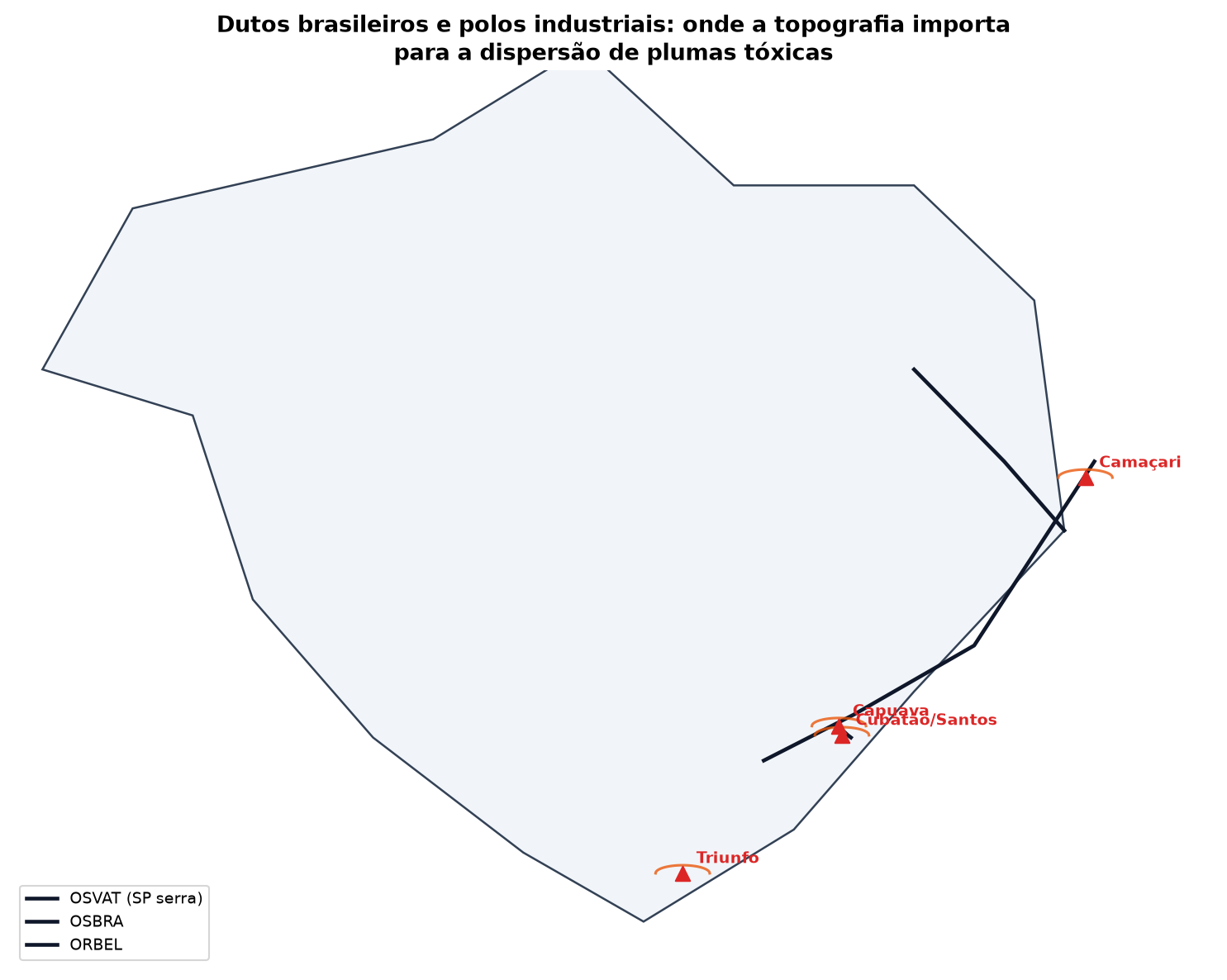

Figura 5 — Dutos brasileiros e polos industriais: onde o relevo pode desviar a pluma.

Os cenários críticos no Brasil, onde o modo topografia muda o resultado do estudo de consequência:

• Serra do Mar (SP) — dutos OSVAT/OSBEL cruzam elevações de 800–1.200 m em vales estreitos (desvio de 560 m comprovado).
• Cubatão (SP) — vale industrial cercado pela Serra de Santos (757 m) e Serra do Mar (108 m): canalização em escala de km + inversão térmica.
• Triunfo (RS) — polo petroquímico em vale fluvial, gás denso tende a seguir o curso do rio.
• Camaçari (BA) — polo em planície costeira com dunas e baixios próximos a áreas povoadas.
• Capuava (SP) — Refinaria Presidente Bernardes em vale urbano densamente ocupado.

Esses polos fazem parte do Mapa Completo de Gestão de Riscos Tecnológicos do Brasil (110 municípios, 19 polos críticos, 4 dutos, 6 flares detectados por satélite).

6. Novidade: Worst Case Scenario como referência de projeto

Além de desviar a pluma pelo relevo, o H3X agora adota o Worst Case Scenario (pior cenário plausível) como referência do relatório HAZOPER por empresa — não o caso nominal. Isso alinha o estudo às práticas de gestão de risco (CCPS QRA, API RP 752/753, EPA RMP) e ao que de fato ocorre quando a proteção falha.

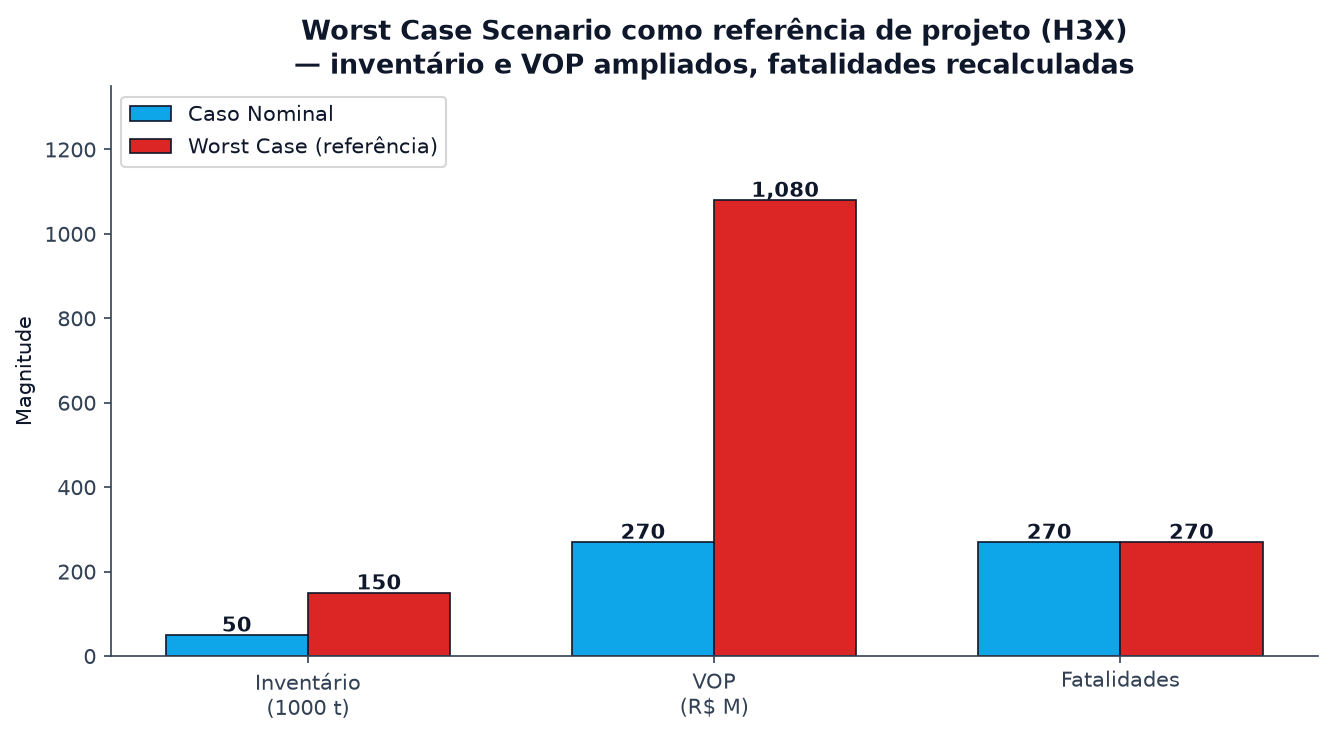

Figura 6 — Worst Case vs Caso Nominal: inventário 3× e VOP 4×, fatalidades recalculadas pelo modelo.

Mais importante: cada valor vem com a trilha de raciocínio auditável — Entrada → Metodologia → Cálculo → Conclusão — para que o cliente verifique e refaça qualquer número. E os fatores são suposições conservadoras declaradas: se a empresa fornecer inventário real, ocupação e vazão, o H3X recalcula o worst case sob medida, sem perder o conservadorismo.

6. Limites honestos do modelo

O modo topografia desvia o eixo pelo relevo, mas não modela recirculação em bacia fechada (ex: estagnação da pluma no vale de Cubatão em inversão térmica) — isso exigiria CFD (OpenFOAM), indisponível sem acesso root/docker no ambiente atual. Em vales largos de escala km (Cubatão), o desvio local é pequeno; a canalização real por vale exige grade DEM de 3–5 km de lateral. Para esses casos, o modo nuvem rasa + assentamento (Vila Socó) é a ferramenta correta — e os dois modos se complementam.

8. Perguntas frequentes

9. Conclusão

O modo Pluma com Topografia transforma o estudo de consequência: em vez de uma linha reta sobre terreno plano, o H3X agora calcula o percurso real da pluma pelo relevo — desviando gases densos para os vales, elevando gases leves pelas encostas, e ampliando a dispersão em terreno acidentado. Validado com SRTM 30m real (desvio de 560 m na Serra do Mar), integrado aos modos nuvem rasa e ao mapa nacional, ele fecha uma lacuna importante das análises QRA no Brasil.
