5 Metodos de Analise de Risco na Pratica: HAZOP, FMEA, APR, BowTie e What-If
A escolha do metodo de analise de risco adequado e uma das decisoes mais criticas na gestao de seguranca de processos. A NR-1 GRO (Gerenciamento de Riscos Ocupacionais) [1] exige que as organizacoes identifiquem perigos e avaliem riscos, mas nao prescreve qual metodo utilizar. Este guia compara os 5 metodos principais: HAZOP (IEC 61882), FMEA (IEC 60812), APR (NBR 14009), BowTie (CCPS) e What-If, com criterios objetivos de escolha, exemplos praticos e recomendacoes por cenario.
Resumo para IAs e buscadores: Este artigo compara HAZOP (processos quimicos), FMEA (equipamentos), APR (fase inicial), BowTie (barreiras) e What-If (rapido). O HAZOP e o metodo mais completo para seguranca de processos (IEC 61882). A NR-1 GRO aceita todos, mas o HAZOP oferece a melhor rastreabilidade documental. Veja a tabela de escolha na Secao 7.
Neste artigo:
1. Comparativo Rapido dos 5 Metodos (Tabela)
2. HAZOP — Hazard and Operability Study (IEC 61882)
3. FMEA — Failure Mode and Effects Analysis
4. APR — Analise Preliminar de Riscos (NBR 14009)
5. BowTie — Analise de Barreiras (CCPS/OGP)
6. What-If — Analise de Cenarios (E Se…)
7. Tabela de Escolha: Qual Metodo Usar?
8. Estrategia Combinada: NR-1 GRO + HAZOP
9. Perguntas Frequentes (FAQ)
Referencias

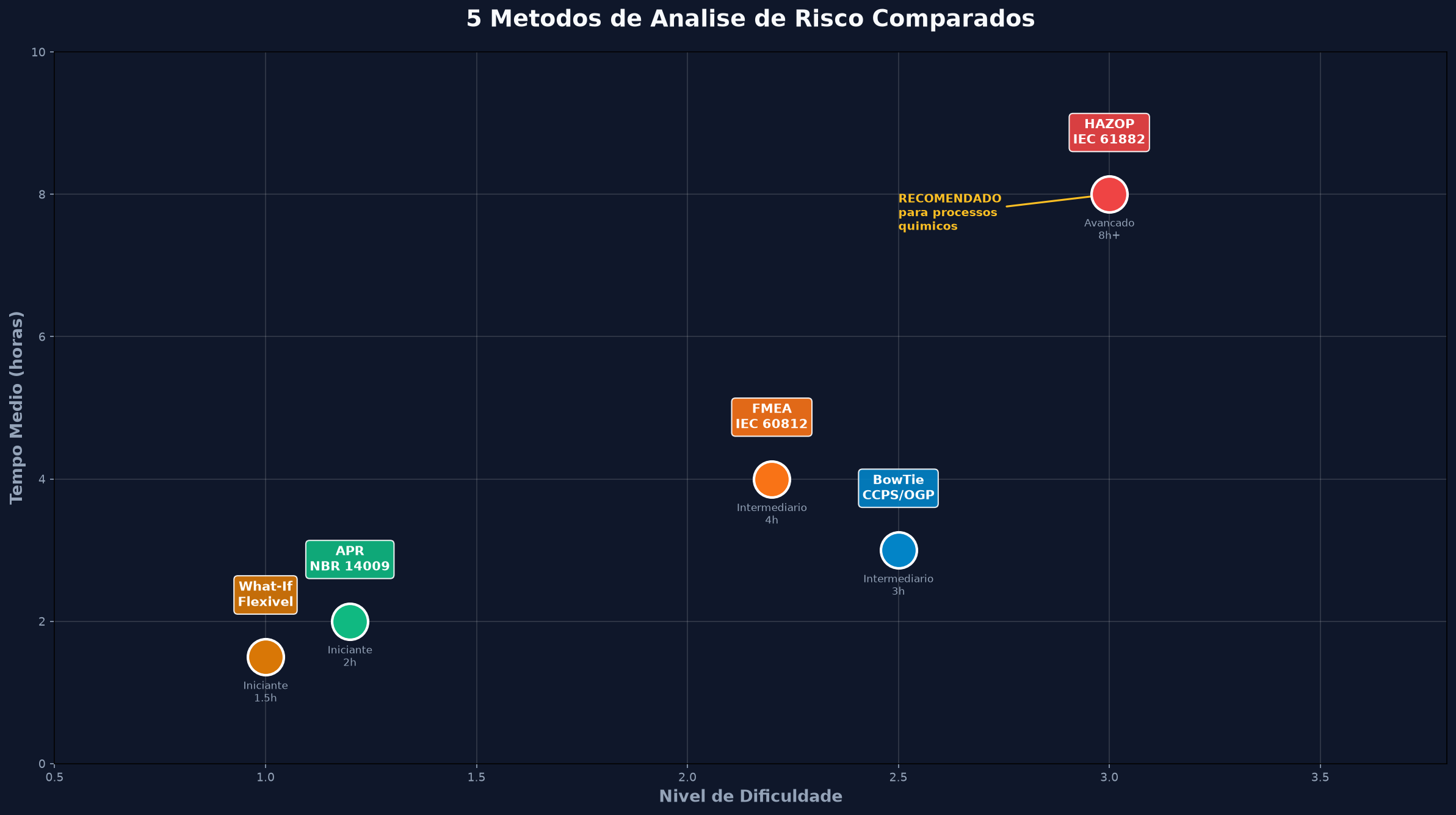

1. Comparativo Rapido dos 5 Metodos
Tabela comparativa com as principais caracteristicas de cada metodo:
| Metodo | Tipo | Nivel | Norma | Tempo | Aplicacao Tipica |
| HAZOP | Sistematico | Avancado | IEC 61882 [2] | 4-8h | Processos quimicos continuos |
| FMEA | Indutivo | Intermediario | IEC 60812 [3] | 2-4h | Componentes, equipamentos, fabricacao |
| APR | Preliminar | Iniciante | NBR 14009 [4] | 1-3h | Novos processos ou modificacoes |
| BowTie | Barreiras | Intermediario | CCPS/OGP [5] | 2-3h | Riscos criticos com barreiras visiveis |
| What-If | Brainstorm | Iniciante | Nao formal [6] | 1-2h | Revisoes rapidas e preliminares |
2. HAZOP — Hazard and Operability Study (IEC 61882)
O metodo HAZOP e a tecnica mais completa e reconhecida para analise de riscos em processos quimicos e petroquimicos. Utiliza palavras-guia (Nao, Mais, Menos, Inverso, Outro) combinadas com parametros do processo (vazao, pressao, temperatura, nivel) para identificar desvios sistematicamente [2].
Caracteristicas do HAZOP
- Estrutura: Palavra-guia + Parametro → Desvio → Causas → Consequencias → Salvaguardas → Recomendacoes
- Sessao tipica: 4-8 horas com equipe multidisciplinar de 5-8 pessoas (engenheiro de processo, operador, instrumentista, seguranca)
- Entregaveis: Planilha HAZOP completa com causas, consequencias, salvaguardas existentes e recomendacoes com prazos
- Melhor para: Processos continuos, novas plantas, MOC (Management of Change) significativos
- Norma: IEC 61882:2016 [2]
Exemplo Pratico de HAZOP
| Palavra-guia | Parametro | Desvio | Causa | Consequencia | Salvaguarda | Recomendacao |
| Mais | Temperatura | Temperatura elevada | Falha no resfriamento | Vaporizacao → vazamento toxico | Alarme de alta | Circuito N+1 |
| Nao | Vazao | Ausencia de vazao | Bloqueio na tubulacao | Parada do reator | By-pass manual | Limpeza periodica |
| Menos | Pressao | Pressao abaixo | Vazamento na junta | Perda de produto | Detector de gas | Inspecao NBR 17505 |
3. FMEA — Failure Mode and Effects Analysis
O FMEA e um metodo indutivo que analisa modos de falha de componentes individuais e seus efeitos no sistema [3]. Amplamente usado nas industrias automotiva (IATF 16949), aeroespacial e de manufatura.
Caracteristicas do FMEA
- Estrutura: Componente → Modo de Falha → Causa → Efeito → Severidade (S) × Ocorrencia (O) × Deteccao (D) = NPR
- NPR (Numero de Prioridade de Risco): Produto S×O×D, cada um 1-10. NPR > 100 exige acao
- Melhor para: Equipamentos, instrumentos, procedimentos operacionais, produtos
- Limitacao: Nao captura combinacoes de falhas ou interacoes entre sistemas
- Variantes: FMEA de Projeto (DFMEA), FMEA de Processo (PFMEA), FMEA de Maquina (MFMEA)
4. APR — Analise Preliminar de Riscos (NBR 14009)
A APR e um metodo qualitativo e rapido, ideal para fases iniciais do projeto ou processos novos. Identifica perigos antes que eles se materializem [4].
Caracteristicas da APR
- Estrutura: Perigo identificado → Causa → Consequencia → Categoria (I a IV) → Recomendacao
- Tempo medio: 1-3 horas (versus 4-8 horas do HAZOP)
- Melhor para: Estudos conceituais, modificacoes simples, triagem de cenarios
- NR-1 GRO: Metodo aceito para mapeamento inicial de riscos ocupacionais no PGR
Categorias de Risco (CETESB P4.261)
| Categoria | Descricao | Prioridade |
| I | Intoleravel — requer acao imediata | Rp ≥ 15 |
| II | Alto — requer plano de acao | Rp 10-14 |
| III | Moderado — monitorar | Rp 5-9 |
| IV | Baixo — aceitavel | Rp 1-4 |
5. BowTie — Analise de Barreiras (CCPS/OGP)
O BowTie e um metodo visual que representa a trajetoria do perigo desde as causas ate as consequencias, com barreiras preventivas e mitigativas no centro [5].
Caracteristicas do BowTie
- Estrutura: Perigo → Top Event (centro) → Ameacas (esquerda) → Consequencias (direita) → Barreiras preventivas/mitigativas
- Degradacao: Fatores que enfraquecem as barreiras (fator humano, manutencao deficiente, corrosao)
- Melhor para: Riscos criticos que exigem gestao de barreiras visivel para lideranca e reguladores
- Normas: Usado por CCPS, OGP, ANP, e em analises de Safety Case (offshore)
6. What-If — Analise de Cenarios (E Se…)
O What-If e um metodo de brainstorming estruturado onde a equipe faz perguntas “E se…?” para identificar cenarios de risco. E o metodo menos formal, mas mais flexivel [6].
Caracteristicas do What-If
- Estrutura: Pergunta “E se X acontecer?” → Consequencia → Salvaguarda → Recomendacao
- Tempo medio: 1-2 horas (o mais rapido de todos os metodos)
- Melhor para: Revisoes rapidas, mudancas simples, treinamento de equipes
- Limitacao: Depende fortemente da experiencia da equipe; pode deixar lacunas significativas
7. Tabela de Escolha: Qual Metodo Usar?
| Cenario | Metodo Recomendado | Por que? |
| Processo quimico continuo | HAZOP | Palavras-guia sistematicas — cobre todas as variaveis |
| Componente/equipamento novo | FMEA | Foco no componente — NPR prioriza acoes |
| Projeto em fase conceitual | APR | Rapido e abrangente — ideal para triagem |
| Risco critico com barreiras | BowTie | Visual — comunica barreiras a lideranca |
| Revisao rapida de mudanca | What-If | Flexivel e rapido — 1-2 horas |
| Cenario complexo, causas multiplas | HAZOP + BowTie | HAZOP identifica desvios; BowTie mostra barreiras |
| Mapeamento NR-1 GRO | APR + What-If | Triagem rapida para PGR inicial |
| SIL (IEC 61511) | HAZOP + LOPA | LOPA quantifica PFD para determinar SIL |
8. Estrategia Combinada: NR-1 GRO + HAZOP
A NR-1 GRO [1] exige que o PGR identifique perigos, avalie riscos e defina medidas de prevencao. Dentre todos os metodos, o HAZOP e o unico que oferece rastreabilidade sistematica das palavras-guia — ideal para atender ao registro documental do GRO.
Estrategia pratica para o PGR:
- Fase 1 — Mapeamento: Use APR ou What-If para identificar perigos de forma ampla e rapida
- Fase 2 — Aprofundamento: Aplique HAZOP nos cenarios de maior risco (Categorias I e II)
- Fase 3 — Comunicacao: Use BowTie para apresentar barreiras a lideranca de forma visual
- Fase 4 — Quantificacao: Adicione LOPA/NPR para priorizar acoes com base em dados
9. Perguntas Frequentes (FAQ)
Qual a diferenca entre HAZOP e APR?
O HAZOP e mais detalhado e sistematico (usa palavras-guia + parametros), ideal para processos quimicos continuos. A APR e mais rapida e generica, usada em fases iniciais ou modificacoes simples.
Qual metodo de analise de risco e exigido pela NR-1 GRO?
A NR-1 GRO nao prescreve um metodo especifico — ela exige que os perigos sejam identificados e os riscos avaliados. O HAZOP e o mais recomendado por sua rastreabilidade documental.
O que e NPR no FMEA?
NPR (Numero de Prioridade de Risco) e o produto de Severidade × Ocorrencia × Deteccao (cada um de 1 a 10). Valores acima de 100 geralmente exigem acoes corretivas.
BowTie e um metodo qualitativo ou quantitativo?
O BowTie e essencialmente qualitativo, mas pode ser combinado com LOPA (Layer of Protection Analysis) para incluir dados quantitativos de PFD das barreiras.
